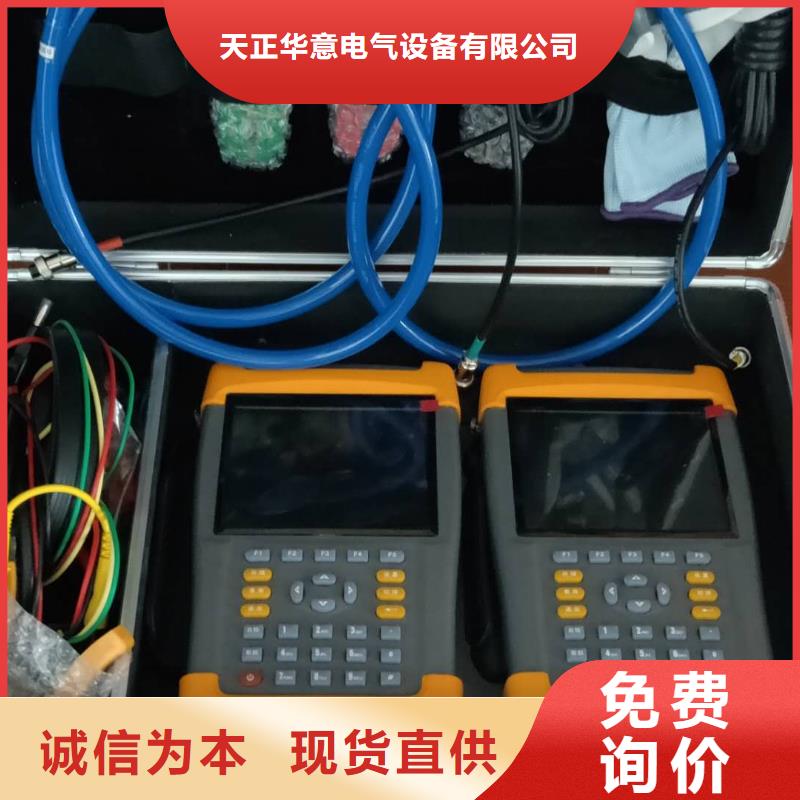

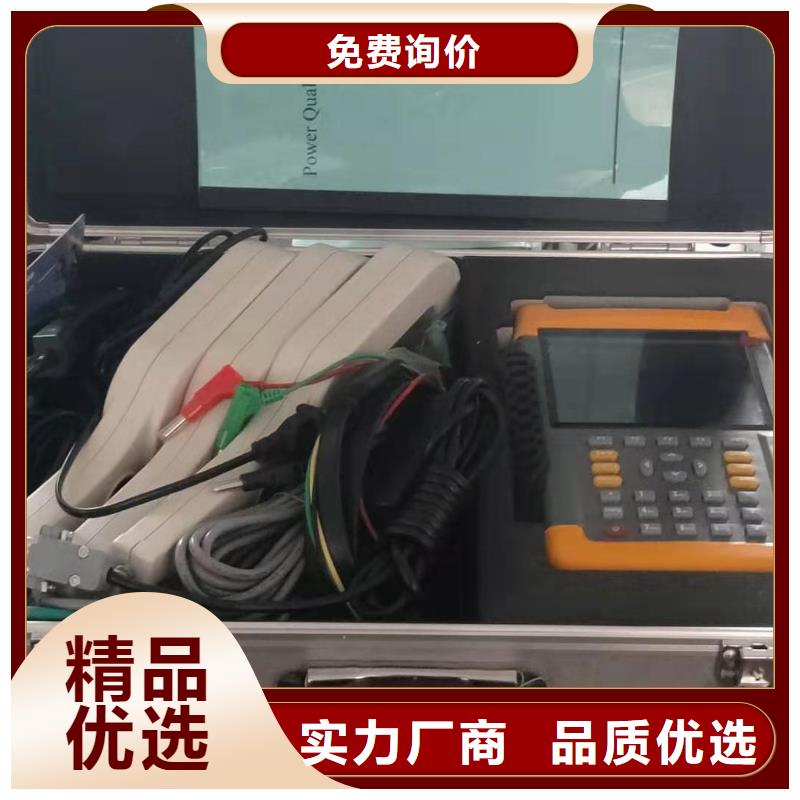

安徽淮北台区识别仪功能特点?采用功率、电流、相位甄别技术进行现场不停电测试。?可测试单相用户表计、用户负载和开关的对应关系。?标准配置应提供3只5A电流钳（钳表量程可任意扩展）。?采用大屏幕液晶，中文显示，操作设置方便简单。?可配置多个分机进行测试方便使用，从而提高工作效率。?采用高速DSP处理器，并具备电压、电流、功率、不平衡度测量和线路压降测试功能。?具备多重保护，确保操作的性。?为了保障操作的性，仪器均具备多重保护。3 技术参数?通讯方式：FSK方式127KHz电力载波，通讯速率：100BPS，距离：2.5km?电流测试距离：≥5km?工作电压：AC220V±10％?主机功耗：≤30VA?钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)?工作环境温度：-30℃~70℃?工作环境湿度：≤93％RH电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流(钳表)输入：黄色电流钳连接“Ia”，绿色电流钳连接“Ib”，红色电流钳连接“Ic”，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表，作为双向通讯的关键采集部件，必须放置到合理的位置才能起到关键作用。如上图所示，钳形电流表要分别钳到有疑问的用户表计尾端和相邻表计尾端，通常是钳零线（火线也可以）。电压线连接到表箱中的ABCN电压线上，当电表箱内为单相时，只连接仪器的Ua、Un到火线和零线。接好线后开机，修改量程为“零序电流”。

安徽淮北台区识别仪键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：出厂调试时生产厂家使用，用户不需用到此键。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：其中F1在台区识别、分支识别、台变互测功能中做为发起方开始测试的确认键；在电测矢量、波形显示、频谱分析功能中做为锁定功能键（测试数据锁定为当前值，便于用户观察）；F2在电测矢量、波形显示、频谱分析功能中做为解除锁定功能键；其它键为保留功能键，暂无用。3、液晶界面液晶显示界面主要有九屏，包括主菜单、八个功能界面，显示内容丰富。(1)主菜单界面图四、主菜单当开机后显示图四所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、设备编号、当前日期时间、主分机设置类型。中部为功能菜单选项，共八项，包括：参数设置、台区识别、分支识别、台变互测、电测矢量、波形显示、频谱分析、历史数据。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。
